PL4

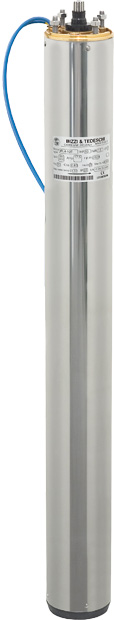

Moteurs immergés 4” série PL4
Entièrement fabriqués dans notre Etablissement de Campegine (Italie) nos moteurs électriques immergés série PL4 sont le fruit d’une expérience de plusieurs dizaines d’années dans le secteur. L’utilisation de matériaux de toute première qualité, la conception de chaque composant avec de larges marges de sécurité, le soin du montage et les tests finaux très rigoureux, garantissent des prestations élevées, une fiabilité exemplaire et une longue durée de fonctionnement.
Du type asynchrone avec rotor à cage d’écureuil, ils sont équipés de bride d’accouplement conforme aux normes Nema.
Stator avec tôle magnétique à coefficient réduit de perte pour obtenir une économie appréciable d’énergie. Bobinage avec fil de cuivre à plusieurs couches de vernis, soigné dans l’isolation entre les phases et vers la masse pour résister à des sauts de tension et pour garantir une fiabilité majeure. Le rotor pour tous les moteurs triphasés au-delà de 1,5 kW (2HP) est fabriqué avec la cage en cuivre pour obtenir des rendements supérieurs.
Coussinets à sphère de marques SKF ou FAG pour mieux supporter la poussée axiale de la pompe et pour garantir un guide du rotor fiable et durable.
Toutes les parties externes sont en matériaux résistants à la corrosion, comme l’acier inox pour le dépassement de l’arbre, la chemise externe et la boulonnerie, laiton pour le support supérieur. Le refroidissement interne se fait avec un fluide diélectrique atoxique conforme aux normes de la pharmacopée Officielle Italienne, Européenne et de la Food and Drug Administration (USA); scellage du moteur avec trois niveaux d’étanchéité. Membrane de dilatation en caoutchouc amplement dimensionnée pour permettre la compensation de la pression interne du moteur avec celle de l’eau dans le puits sans échange de liquides. Sens de rotation bidirectionnel.
Les moteurs sont rebobinables et facilement réparables.
Classe d’isolation F, degré de protection IP68.
Limites d’emploi: max démarrages/heure 20, max température de l’eau 30°C avec vitesse de circulation de l’eau autour du moteur >0,08 m/sec, max variation de tension: +5%/-8%, max. submersion 150 m
Versions standard: monophasés 220-230 V avec puissance max 2,2kW; triphasés 380-400 V avec puissance max 9,3 kW. Fréquence 50Hz.
Sur demande: différentes tensions et fréquence 60 Hz.
Entièrement fabriqués dans notre Etablissement de Campegine (Italie) nos moteurs électriques immergés série PL4 sont le fruit d’une expérience de plusieurs dizaines d’années dans le secteur. L’utilisation de matériaux de toute première qualité, la conception de chaque composant avec de larges marges de sécurité, le soin du montage et les tests finaux très rigoureux, garantissent des prestations élevées, une fiabilité exemplaire et une longue durée de fonctionnement.
Du type asynchrone avec rotor à cage d’écureuil, ils sont équipés de bride d’accouplement conforme aux normes Nema.
Stator avec tôle magnétique à coefficient réduit de perte pour obtenir une économie appréciable d’énergie. Bobinage avec fil de cuivre à plusieurs couches de vernis, soigné dans l’isolation entre les phases et vers la masse pour résister à des sauts de tension et pour garantir une fiabilité majeure. Le rotor pour tous les moteurs triphasés au-delà de 1,5 kW (2HP) est fabriqué avec la cage en cuivre pour obtenir des rendements supérieurs.
Coussinets à sphère de marques SKF ou FAG pour mieux supporter la poussée axiale de la pompe et pour garantir un guide du rotor fiable et durable.
Toutes les parties externes sont en matériaux résistants à la corrosion, comme l’acier inox pour le dépassement de l’arbre, la chemise externe et la boulonnerie, laiton pour le support supérieur. Le refroidissement interne se fait avec un fluide diélectrique atoxique conforme aux normes de la pharmacopée Officielle Italienne, Européenne et de la Food and Drug Administration (USA); scellage du moteur avec trois niveaux d’étanchéité. Membrane de dilatation en caoutchouc amplement dimensionnée pour permettre la compensation de la pression interne du moteur avec celle de l’eau dans le puits sans échange de liquides. Sens de rotation bidirectionnel.
Les moteurs sont rebobinables et facilement réparables.
Classe d’isolation F, degré de protection IP68.
Limites d’emploi: max démarrages/heure 20, max température de l’eau 30°C avec vitesse de circulation de l’eau autour du moteur >0,08 m/sec, max variation de tension: +5%/-8%, max. submersion 150 m
Versions standard: monophasés 220-230 V avec puissance max 2,2kW; triphasés 380-400 V avec puissance max 9,3 kW. Fréquence 50Hz.
Sur demande: différentes tensions et fréquence 60 Hz.
Gamme de performances
| Moteur type |
PN | Fmax | 1Ph | 3Ph | ||||
| HP | kW | N | V230M V220M |
V240M | V400 V380 |
V415 | V220T | |
| PL4-0,5 | 0,5 | 0,37 | 2500 | SI | SI | SI | SI | SI |
| PL4-0,75 | 0,75 | 0,55 | 2500 | SI | SI | SI | SI | SI |
| PL4-1 | 1 | 0,75 | 2500 | SI | SI | SI | SI | SI |
| PL4-1,5 | 1,5 | 1,1 | 2500 | SI | SI | SI | SI | SI |
| PL4-2 | 2 | 1,5 | 2500 | SI | SI | SI | SI | SI |
| PL4-3 | 3 | 2,2 | 2500 | SI | SI | SI | SI | SI |
| PL4-3R | 3 | 2,2 | 5000 | SI | SI | SI | SI | SI |
| PL4-4 | 4 | 3 | 5000 | SI | SI | SI | ||
| PL4-5,5 | 5,5 | 4 | 5000 | SI | SI | SI | ||
| PL4-4,5 | 7,5 | 5,5 | 5000 | SI | SI | SI | ||
| PL4-10 | 10 | 7,5 | 5000 | SI | SI | |||
| PL4-12,5 | 12,5 | 9,3 | 5000 | SI | SI | |||
| Champs d’application: Les moteurs PA6-PA8 sont indiqués pour fonctionner avec des pompes immergées pour soulever l’eau claire de puits profonds. |
||
